经典案例/48V100Ah后备电源锂电池

经典案例/48V100Ah后备电源锂电池

案情(客户需求)


    华为公司需要定制后备电源供可移动通信测试车使用,车载通信基站总功率1700W,电源需要提供 一路220V交流

输出,供基站持续工作两个小时以上,电源带电量显示并配备充电器。




立案(方案设计)

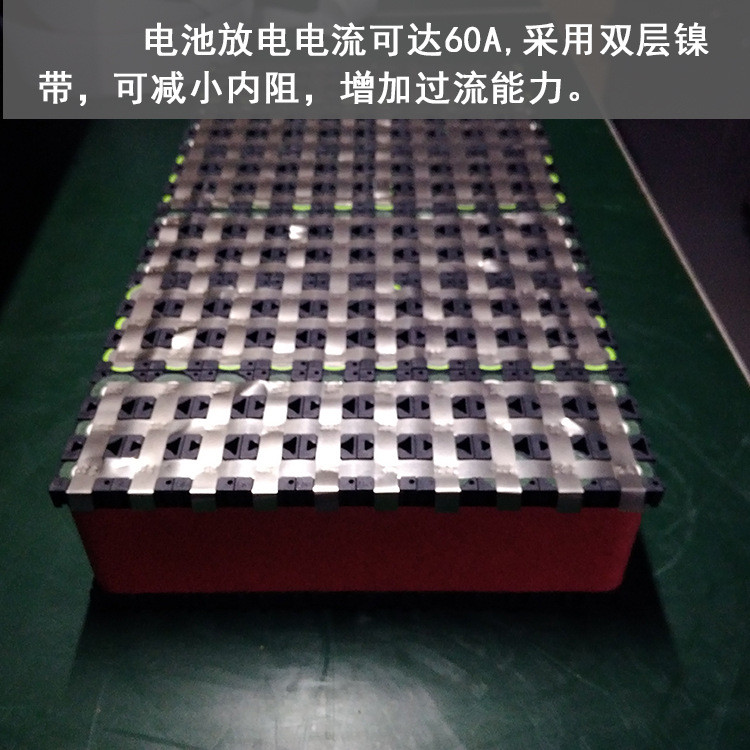

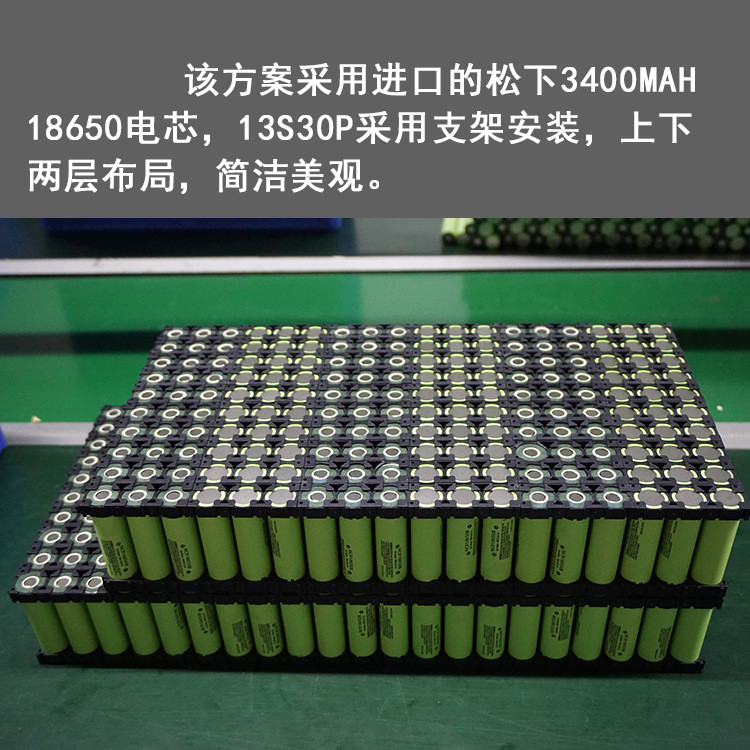

①电池模块采用松下3400mAh 18650电芯进行组合,13S30P共390个电芯,组合后标准电压48V,容量100Ah

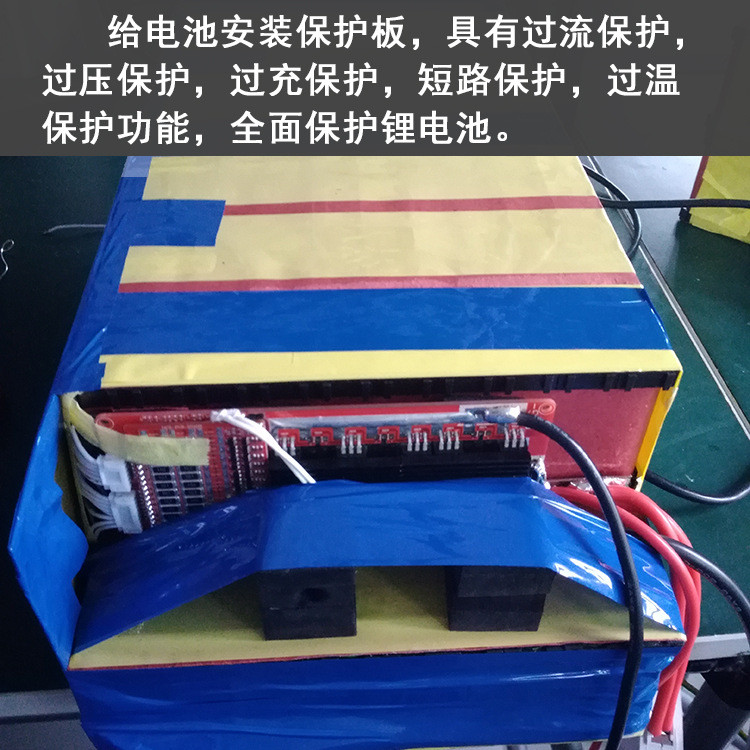

②电池保护板定制开发,具有过充、过放、过流、短路、过温保护功能,充放电分口设计

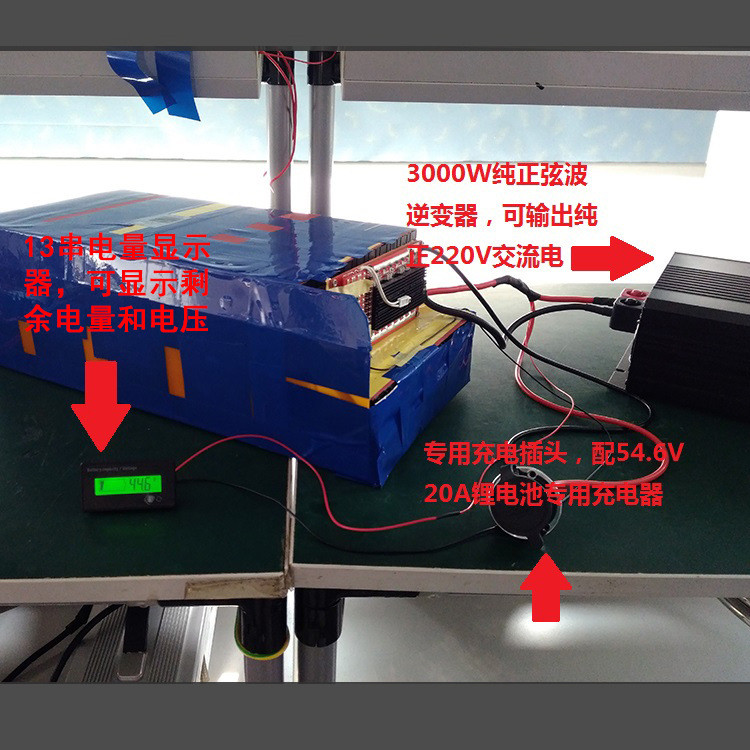

③项目使用额定功率为3000W的纯正弦波逆变器,将48V直流电转换成纯正的220V交流电

④选用13S锂离子电量显示计,可显示剩余电量和电压

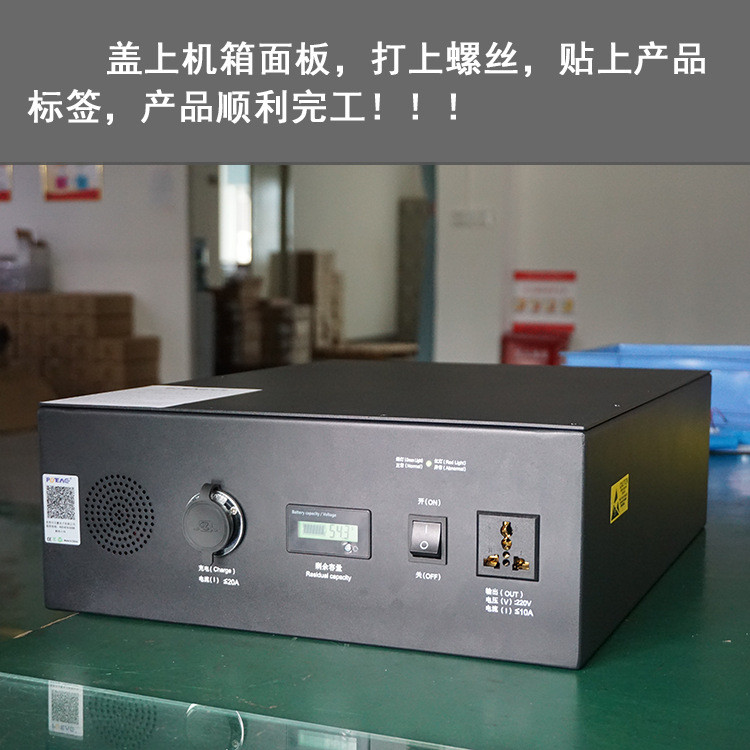

⑤定制钣金机箱,在机箱侧边安装把手方便客户移动

⑥定制专用锂电池充电器,充电电压为54.6V,充电电流为20A,约7小时可以给电池充满电



实施(过程介绍)

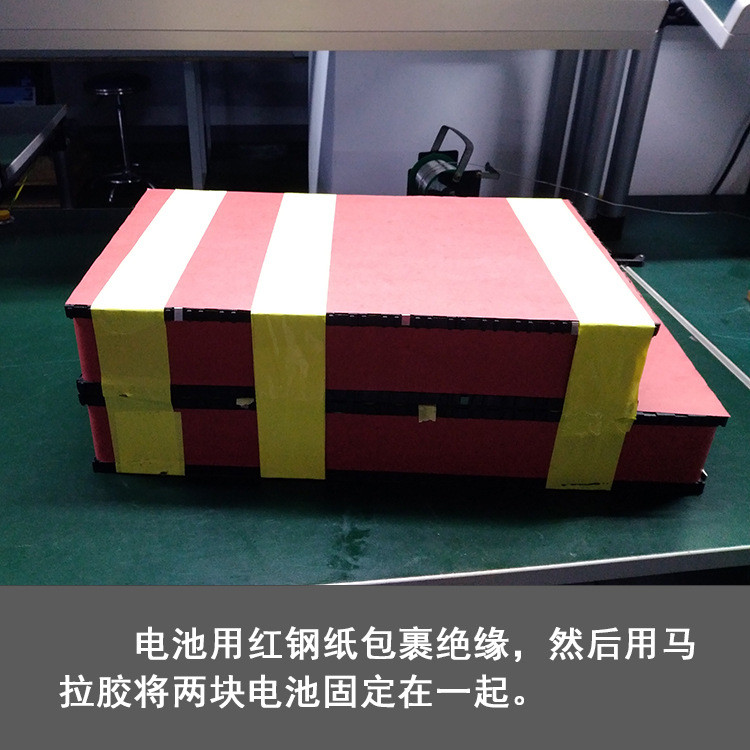

48V100Ah锂电池

48V100Ah锂电池

48V100Ah锂电池

48V100Ah锂电池

48V100Ah锂电池

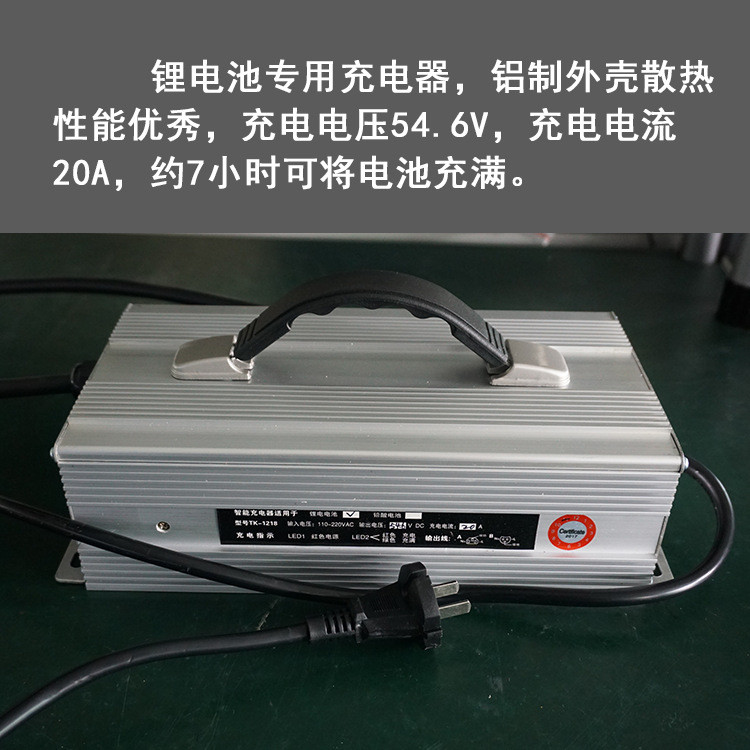

48V20A锂电池充电器




验证(难点重点)
